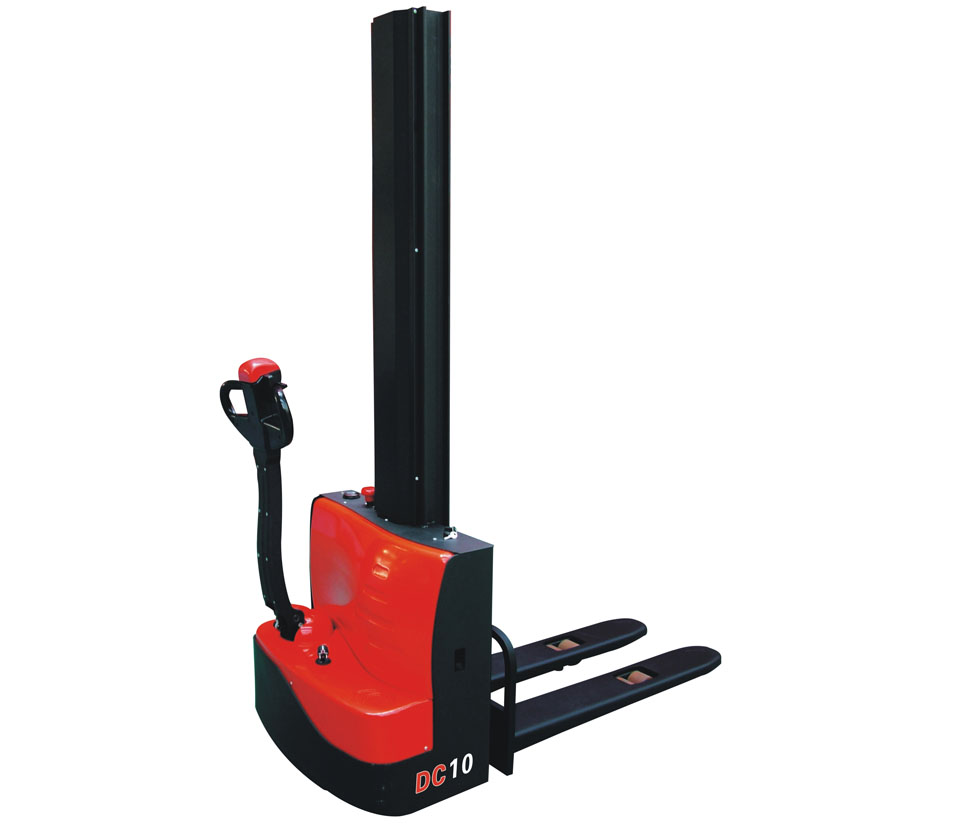

型号 Model
|
|
CDD10
|
|
配置号 Configuration No.
|
|
080
|
|
类型 Type
|
|
窄腿
Narrow legs
|
|
门架类型 Mast type
|
|
单级
Single stage
|
|
额定载重 Load capacity
|
kg
|
1000
|
|
载荷中心距 Load center
|
mm
|
600
|
|
轴距 Wheel base
|
mm
|
1052
|
|
操作类型 Operating type
|
|
步行式 / Walkie
|
|
车轮 Wheels
|
|
|
|
轮子类型(前/后) Wheels type
|
|
PU
|
驱动轮/平衡轮/承重轮 数量 Wheel quantity
Driving wheel/Balance wheel/Bearing wheel
|
|
1/1/4
|
|
尺寸 Dimension
|
|
|
标准门架起升高度
Standard lift height
|
mm
|
1600 /1950
|
门架作业时整车最大高度
Max extend height
|
mm
|
2055 /2405
|
门架缩回时整车静态高度
Mast lowered height
|
mm
|
2055 /2405
|
货叉最低高度
Lowered fork height
|
mm
|
90
|
标准货叉规格(长/宽/厚)
Fork size(length/width/thickness)
|
mm
|
1150 （ 1220 ） /185/55
|
整车全长，踏板收起/放下
Overall length
|
mm
|
1634
|
|
车体宽度 Overall width
|
mm
|
790
|
叉腿外侧间距
Outside width between legs
|
mm
|
-
|
叉腿内侧间距
Inside width between legs
|
mm
|
-
|
货叉外侧间距
Outside width between forks
|
mm
|
550 /600/650/685
|
货叉内侧间距
Inside width between forks
|
mm
|
180/ 230/280/315
|
最小转弯半径，踏板收起/ 放下
Min.Turning radius
|
mm
|
1262
|
最小直角堆垛通道宽度，踏板收起/ 放下（托盘 800×1200 ， 1200 沿货叉放置）
Min.Aisle width for pallets 800×1200
|
mm
|
1841
|
最小直角堆垛通道宽度，踏板收起/ 放下（托盘 1000×1200 ， 1200 沿货叉放置）
Min.Aisle width for pallets 1000×1200
|
mm
|
1883
|
|
最小离地间隙 Min.ground clearance
|
mm
|
30
|
|
性能 Performance
|
|
|
最大行驶速度，满载/空载
Travel speed,laden/unladen
|
km/h
|
3/3.5
|
最大起升速度，满载/空载
Lift speed,laden/unladen
|
mm/s
|
130/230
|
最大下降速度，满载/空载
Lowering speed,laden/unladen
|
mm/s
|
130/230
|
爬坡度，满载/空载
Gradeability,laden/unladen
|
%
|
5/7
|
|
电气配置 Electrical configuration
|
|
|
驱动电机/起升电机/ 转向电机
Drive motor / Lift motor /Steering motor
|
KW
|
DC0.63/DC2.0
|
|
蓄电池电压 Battery voltage
|
V
|
24
|
|
蓄电池容量 Battery capacity
|
Ah
|
70
|
|
制动 Brake
|
|
电磁 / 再生
Electromagnetic / Regenerative
|
|
控制器型号 Controller
|
|
HELI （选配 CURTIS ）
|
|
重量 Weight
|
|
|
|
蓄电池重量 Battery weight
|
kg
|
48
|
自重（包含蓄电池）
Service weight with battery
|
kg
|
460
|
