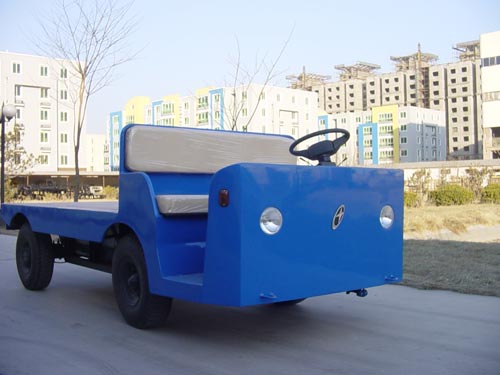

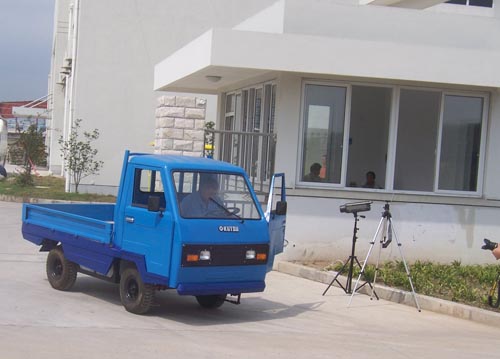

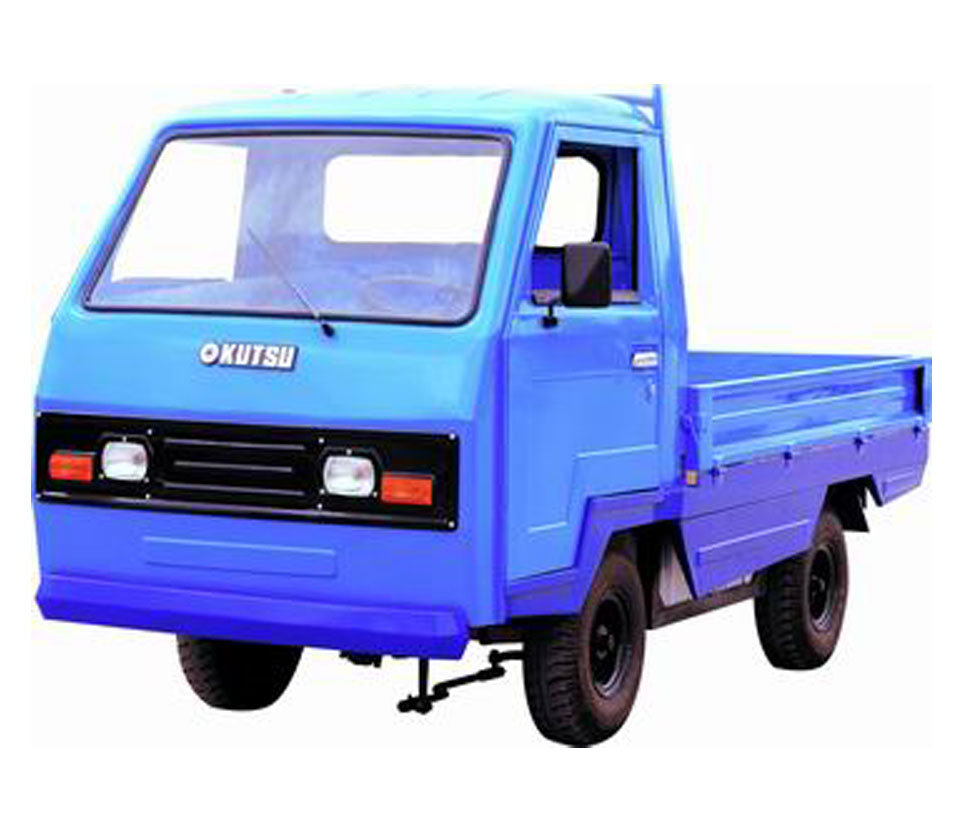

产品描述： |
|
|
SH-BD(DB)系列电动搬运车广泛适于航空航天、冶金、机械制造、石油化工、食品加工、电力生产等诸多行业。 一般采用充气式实心轮胎，板面高度低、装载量大，无破胎、爆胎的危险，安全、简单而耐用，大大的提高了货物中转平移的效率，减少叉车和人力的消耗成本。
产品优点：
1、路面适应性好，抗颠簸能力强；
2、操纵轻松、舒适；
3、耗能低、噪声小、具有较高的经济性；
4、外型美观、结构紧凑、坚实可靠。
驾驶室：
根据人机工程学设计的操作位，使驾驶员工作更轻松、更安全、更高效，为驾驶员创造了一个舒适的工作环境。 电机： 装在后桥体上的纵向式直流电机，最大工作电流为额定电流的3倍，最大输出扭矩为额定扭矩的4.5倍。从而使车辆具有优越的加速性能和爬坡能力。
电控系统：
采用美国科蒂斯高频调速控制系统控制系统,使车辆真正实现无级变速及精确的行驶。控制单元的先进结构，保证车辆具有耗能低、长寿命和极少的维修保养，从而使本车具有较高的经济性。
车架：
结构紧凑、坚实可靠，前后桥均装有减震器，减少了在崎岖路面行驶时驾驶员不适感。
|
|
|
产品参数： |
|
|
| 型号 |
1DB |
2DB-X |
2DB |
3DB |
BD2B |
ZD2 |
4DB-M |
5DB-M |
BD3-M |
| 载重量(Kg) |
1000 |
2000 |
2000 |
3000 |
2000 |
2000 |
4000 |
5000 |
3000 |
| 载货平台尺寸(L*B) |
1400*1000 |
1630*1150 |
2180*1350 |
2400*1350 |
2000*1400 |
2080*1400 |
2240*1400 |
2500*1400 |
2240*1400 |
| 平台离地高度(mm) |
560 |
680 |
700 |
820 |
700 |
820 |
820 |
720 |
820 |
| 外形尺寸长*宽 |
2400*1000 |
2650*1150 |
3540*1350 |
3695*1350 |
3360*1400 |
3800*1400 |
3540*1400 |
3820*1400 |
3540*1400 |
| 前轮距(mm) |
835 |
917 |
1060 |
1070 |
1060 |
1060 |
1070 |
1070 |
1070 |
| 后轮距(mm) |
850 |
981 |
1085 |
1115 |
1085 |
1115 |
1115 |
1115 |
1115 |
| 轴距(mm) |
1135 |
1370 |
1800 |
1900 |
1560 |
1650 |
1900 |
2185 |
1900 |
| 最小离地间隙(mm) |
100 |
120 |
120 |
140 |
120 |
120 |
140 |
120 |
140 |
| 空载速度(KM/h) |
10 |
15 |
12 |
12 |
18 |
18 |
18 |
18 |
18 |
| 满载速度(KM/h) |
8 |
12 |
10 |
10 |
15 |
15 |
15 |
11.5 |
15 |
| 最小转弯半径(mm) |
3000 |
3400 |
4000 |
4500 |
3500 |
3500 |
3900 |
4100 |
3900 |
| 制动距离(M) |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
| 最大爬坡能力(%*m) |
5*12 |
5*12 |
5*12 |
5*12 |
10*12 |
10*12 |
5*12 |
5*12 |
10*12 |
| 行走电机额定功率(Km) |
1.35 |
2.5 |
2.5 |
5 |
3 |
3 |
5 |
6.3 |
5 |
| 行走电机额定电流(A) |
78 |
78 |
78 |
139 |
83 |
83 |
139 |
173 |
139 |
| 油泵电机额定功率(Km) |
- |
- |
- |
- |
- |
1.5 |
- |
- |
- |
| 油泵电机额定电流(A) |
- |
- |
- |
- |
- |
52 |
- |
- |
- |
| 蓄电池电压(V) |
24 |
40 |
40 |
48 |
48 |
48 |
48 |
48 |
48 |
| 蓄电池容量AH/5hr |
250 |
250 |
250 |
308 |
250 |
250 |
330 |
440 |
308 |
| 前轮及后轮 |
500-8 |
600-9 |
700-9 |
700-12 |
700-9 |
700-9 |
700-12 |
700-9 |
700-12 |
| 轮胎直径(mm) |
470 |
535 |
560 |
660 |
560 |
560 |
660 |
560 |
660 |
| 轮胎汽压(Mpa) |
0.618 |
0.618 |
0.618 |
0.618 |
0.618 |
0.618 |
0.618 |
0.618 |
0.618 |
| 电控 |
KP2-150 |
KP2-150 |
KP2-150 |
QPK-41/48N |
KP2-150 |
KP2-150 |
QPK-41/48N |
QPK-41/48N |
QPK-41/48N |
| 总传动比 |
7.51 |
7.51 |
7.51 |
11.32 |
11.69 |
11.32 |
11.32 |
11.32 |
11.32 |
| *M为满棚车头；C为半棚开式；CM为半满棚式；F蓬架式；X为狭小型 | |
|
|
|
|
