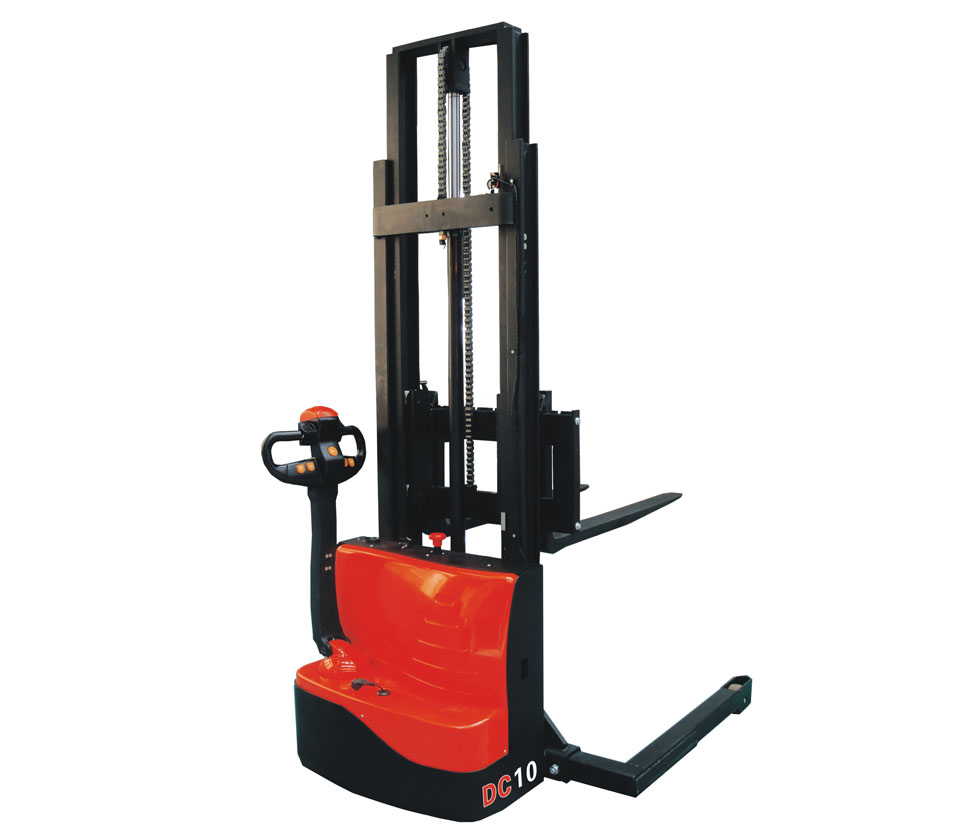

| 型号 Model |
|
CDD10 |
| 配置号 Configuration No. |
|
050 |
| 类型 Type |
|
宽腿
Wide legs |
| 门架类型 Mast type |
|
两级标准
2-Stage STD |
| 额定载重 Load capacity |
kg |
1000 |
| 载荷中心距 Load center |
mm |
600 |
| 轴距 Wheel base |
mm |
1204 |
| 操作类型 Operating type |
|
步行式 / Walkie |
| 车轮 Wheels |
|
|
| 轮子类型(前/后) Wheels type |
|
PU |
驱动轮/平衡轮/承重轮 数量 Wheel quantity
Driving wheel/Balance wheel/Bearing wheel |
|
1/1/2 |
| 尺寸 Dimension |
|
|
标准门架起升高度
Standard lift height |
mm |
2000/2500/ 3000 /3300 |
门架作业时整车最大高度
Max extend height |
mm |
2387/2887/ 3387 /3687 |
门架缩回时整车静态高度
Mast lowered height |
mm |
1615/1865/ 2115 /2265 |
货叉最低高度
Lowered fork height |
mm |
55 |
标准货叉规格(长/宽/厚)
Fork size(length/width/thickness) |
mm |
1070/ 100/40 |
整车全长，踏板收起/放下
Overall length |
mm |
1721 |
| 车体宽度 Overall width |
mm |
940 |
叉腿外侧间距
Outside width between legs |
mm |
1120/1270/ 1420 |
叉腿内侧间距
Inside width between legs |
mm |
970/1120/ 1270 |
货叉外侧间距
Outside width between forks |
mm |
200-812 |
货叉内侧间距
Inside width between forks |
mm |
0-612 |
最小转弯半径，踏板收起/ 放下
Min.Turning radius |
mm |
1411 |
最小直角堆垛通道宽度，踏板收起/ 放下（托盘 800×1200 ， 1200 沿货叉放置）
Min.Aisle width for pallets 800×1200 |
mm |
1970 |
最小直角堆垛通道宽度，踏板收起/ 放下（托盘 1000×1200 ， 1200 沿货叉放置）
Min.Aisle width for pallets 1000×1200 |
mm |
2010 |
| 最小离地间隙 Min.ground clearance |
mm |
50 |
| 性能 Performance |
|
|
最大行驶速度，满载/空载
Travel speed,laden/unladen |
km/h |
3/3.5 |
最大起升速度，满载/空载
Lift speed,laden/unladen |
mm/s |
130/230 |
最大下降速度，满载/空载
Lowering speed,laden/unladen |
mm/s |
130/230 |
爬坡度，满载/空载
Gradeability,laden/unladen |
% |
5/7 |
| 电气配置 Electrical configuration |
|
|
驱动电机/起升电机/ 转向电机
Drive motor / Lift motor /Steering motor |
KW |
DC0.63/DC2.0 |
| 蓄电池电压 Battery voltage |
V |
24 |
| 蓄电池容量 Battery capacity |
Ah |
70 |
| 制动 Brake |
|
电磁 / 再生
Electromagnetic / Regenerative |
| 控制器型号 Controller |
|
HELI （选配 CURTIS ） |
| 重量 Weight |
|
|
| 蓄电池重量 Battery weight |
kg |
48 |
自重（包含蓄电池）
Service weight with battery |
kg |
596 |
